无人值守称重系统接线图详解与常见弊端避坑指南
无人值守称重系统通过智能化技术极大地提升了称重效率与数据的准确性，但其稳定性和可靠性高度依赖于规范、正确的安装与调试。其中，接线是连接各个部件、确保信号稳定传输的“神经网络”。本文将深入详解系统接线图，并针对常见弊端提供实用的避坑指南，助您打造一个真正稳定高效的无人值守称重系统。
第一部分：系统接线图详解（“神经网络”如何构建）

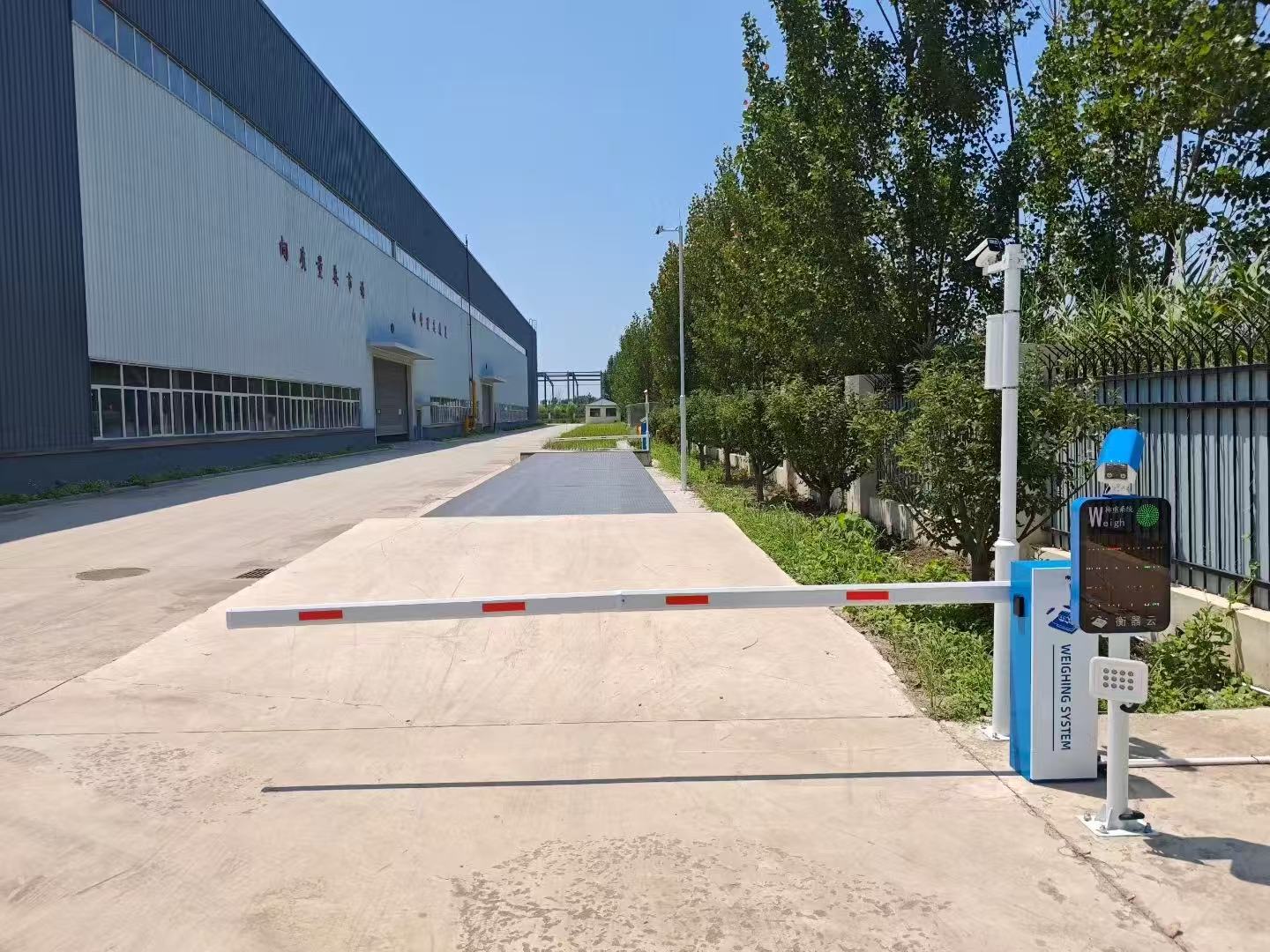

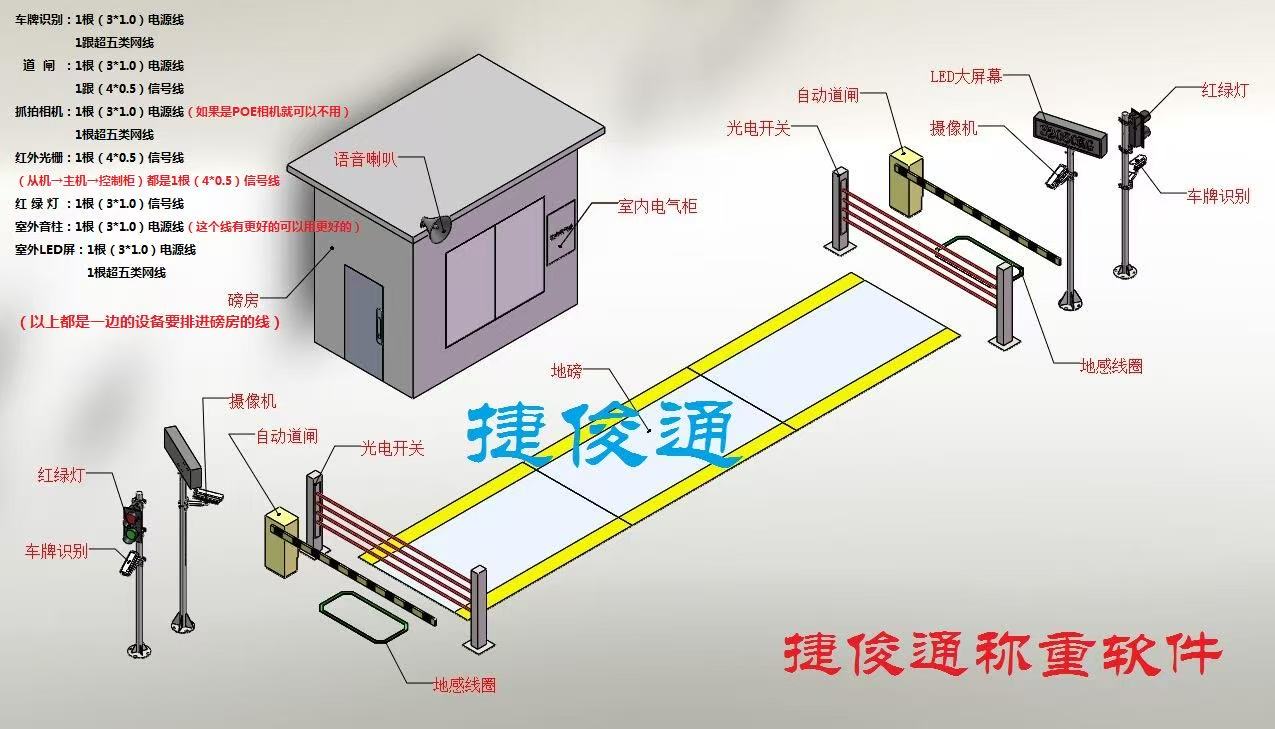

一个标准的无人值守称重系统主要由仪表、传感器、计算机、外围控制设备等组成。其接线核心是称重仪表，它是指挥中心和信号处理枢纽。
1、核心：称重仪表接口解析：
大多数称重仪表背部接口区都明确标注了各接口功能，主要分为以下几类：
传感器接口（EXC+, EXC-, SEN+, SEN-, SIG+, SIG-）：这是最关键的部分，用于连接称重传感器。通常采用四线制或六线制接法。
四线制：EXC+（电源正）、EXC-（电源负）、SIG+（信号正）、SIG-（信号负）。
六线制：在四线制基础上增加了SEN+（感应正）和SEN-（感应负），用于补偿长距离传输导致的电压损耗，保证测量精度，强烈推荐使用。
接线要领：多个传感器一般采用并联方式接入仪表。必须确保所有传感器的信号线、电源线对应关系一致，并在接线盒内进行初步的灵敏度与阻抗匹配调试。
2、串行通信接口（RS232, RS485）：
RS232：通常用于短距离、点对点通信，例如直接连接电脑主机或触摸屏。
RS485：支持长距离、多设备组网，是连接车牌识别相机、道闸、红绿灯、读卡器**等外部设备的首选。布线应采用屏蔽双绞线，并正确配置终端电阻。
3、模拟量/数字量I/O接口（I/O Interface）：
输入（Input）：用于接收外部开关信号，例如红外对射器（判断车辆是否完全上磅）、地感线圈（检测车辆到来）的信号会接入此处。
输出（Output）：用于控制外部设备，例如输出开关信号控制道闸起落、红绿灯切换、语音提示系统播报。
以太网口（Ethernet）：现代称重仪表的标配，用于将仪表直接接入局域网，通过TCP/IP协议将称重数据上传至服务器管理系统，实现数据远程共享与监控。
第二部分：常见弊端与避坑指南
了解了“神经网络”如何构建后，我们就能更精准地定位和预防常见问题。
1、弊端一：称重数据跳动、不准或不稳定
原因分析：
接线问题：传感器电缆线破损、接头虚焊或受潮；屏蔽线未正确连接，导致电磁干扰。
接地不良：称重仪表、磅体、计算机之间存在电势差，形成地环流干扰。
传感器或接线盒问题：传感器自身漂移或损坏；接线盒内电位器受潮或老化。
避坑指南：
严格布线：所有信号线（尤其是传感器线）必须使用优质屏蔽电缆，屏蔽层一端可靠接地（通常接在仪表端）。动力电缆（如给相机、道闸供电的线）必须与信号线分开走线，间距至少30cm，避免平行布线。
良好接地：为称重系统设置独立的接地极，接地电阻≤4Ω。仪表、磅体、计算机、相机等所有设备的接地应连接到同一接地线上，形成单点接地，消除电势差。
定期检查：定期检查接头是否氧化、松动，接线盒是否密封防水，并用万用表测量传感器阻抗和输出信号。
2、弊端二：外围设备（道闸、红外、相机）联动失灵
原因分析：
I/O接口配置错误：软件中设置的输入/输出端口号与实际硬件接线端口不匹配。
信号类型不匹配：PLC或仪表要求的的是无源干接点信号，但外部设备提供的是有源电压信号。
线路断路或设备损坏。
避坑指南：
核对配置：在系统软件中仔细核对每一路I/O的地址和功能定义（如“输入1：进口红外”）。
信号匹配：在不确定信号类型时，使用中间继电器进行隔离和转换，保护昂贵的仪表和PLC模块。
分段排查：使用万用表从设备端到控制端分段测量，定位是线路问题还是设备问题。
3、弊端三：数据通信中断或延迟
原因分析：
RS485网络问题：线路过长未加终端电阻、波特率设置不统一、设备地址冲突、线材质量差。
网络配置问题：IP地址冲突、网络交换机故障、网线水晶头制作不合格。
避坑指南：
规范RS485组网：采用手拉手总线式结构，严禁星型连接。在线路最远端的设备A+和A-之间并联一个120Ω的终端电阻。保证所有设备波特率、数据位、停止位设置一致。
优化网络：为工业计算机、相机等设备设置静态IP地址，并使用工业级交换机保证网络稳定性。
无人值守称重系统的稳定运行，“三分靠产品，七分靠安装与调试”。一份清晰的接线图是蓝图，而严谨的施工、规范的布线和正确的配置则是将蓝图变为可靠现实的基石。遵循以上详解与指南，您就能有效地规避大多数常见问题，确保系统长效、稳定地为企业降本增效服务。
