无人值守地磅流程图：一张图看懂车辆从进场到出场的全过程
一、为什么需要一张流程图
无人值守地磅智能称重管理系统涉及车牌识别、红外定位、道闸控制、自动称重、数据上传等多个环节，设备之间的联动逻辑复杂。对于初次接触的企业来说，仅靠文字描述难以形成整体认知。
一张清晰的流程图，可以帮助企业在选型阶段快速理解系统运行逻辑，也能在项目实施阶段作为与供应商沟通的依据。本文以流程图为主线，将无人值守过磅的全流程拆解为五个阶段，逐一解析每个环节的触发条件与执行动作。

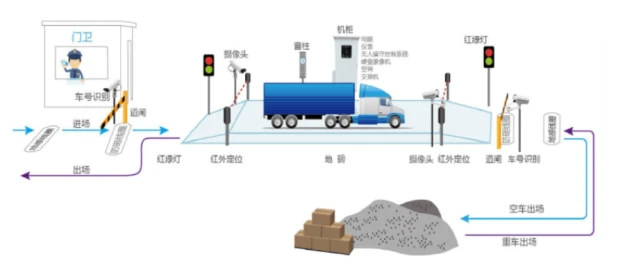

二、无人值守过磅全流程图
三、流程分阶段详解
阶段一：车辆到达与身份识别
车辆驶近地磅入口时，埋设于地下的地感线圈感应到金属物体，向系统发送“有车到达”信号。与此同时，高清车牌识别摄像头启动抓拍，通过内置算法提取车牌号码，并与后台数据库进行比对。
若车辆信息在授权名单内，系统向入口道闸发送抬杆指令，同时LED引导屏显示“请上磅”字样。若车辆未授权，道闸保持关闭，系统记录未识别事件。 此阶段的核心价值在于自动核验车辆身份，无需人工干预，车辆可连续入场。 若车辆信息在授权名单内，系统向入口道闸发送抬杆指令，同时LED引导屏显示“请上磅”字样。若车辆未授权，道闸保持关闭，系统记录未识别事件。
此阶段的核心价值在于自动核验车辆身份，无需人工干预，车辆可连续入场。
阶段二：上磅与位置检测
车辆驶上磅台后，布置于磅台前后两端的红外对射检测器开始工作。当车辆完全遮挡前后红外光束时，系统判定车辆已正确停靠于磅台中央位置；若仅遮挡一端，系统判定车辆未完全上磅或压边，通过语音播报提示司机调整位置。
车辆位置确认无误后，系统进入称重等待状态。
此阶段的核心价值在于确保称重数据准确性，防止因车辆位置不当导致的重量偏差，同时杜绝压边、不完全上磅等作弊行为。
阶段三：自动称重与数据确认
车辆停稳后，称重仪表持续向系统传输重量信号。系统内置的稳定算法实时监测重量变化：当检测到重量波动幅度小于设定阈值（如±10kg）且持续时间超过预设时长（通常为3秒）时，系统判定重量已稳定。
此时，系统自动锁定当前重量值，并联动抓拍摄像头拍摄过磅全景照片与车尾照片，作为称重证据留存。同时，称重数据写入临时记录，等待后续环节确认。
此阶段的核心价值在于实现称重自动化，无需人工判断重量是否稳定，避免因人为误判导致的数据错误。
阶段四：完成放行与道闸控制
称重数据确认后，系统自动执行以下动作：
一是向出口道闸发送抬杆指令，车辆可驶离磅台；二是语音提示“称重完成，请离开”；三是若现场配置打印机，自动打印磅单（或推送电子磅单至司机手机）。
车辆驶离磅台后，出口处的地感线圈检测到车辆已离开，系统自动归零，道闸恢复关闭状态，等待下一辆车进入。
此阶段的核心价值在于全流程自动化，司机无需下车即可完成过磅，显著提升通行效率。
阶段五：数据归集与远程监管

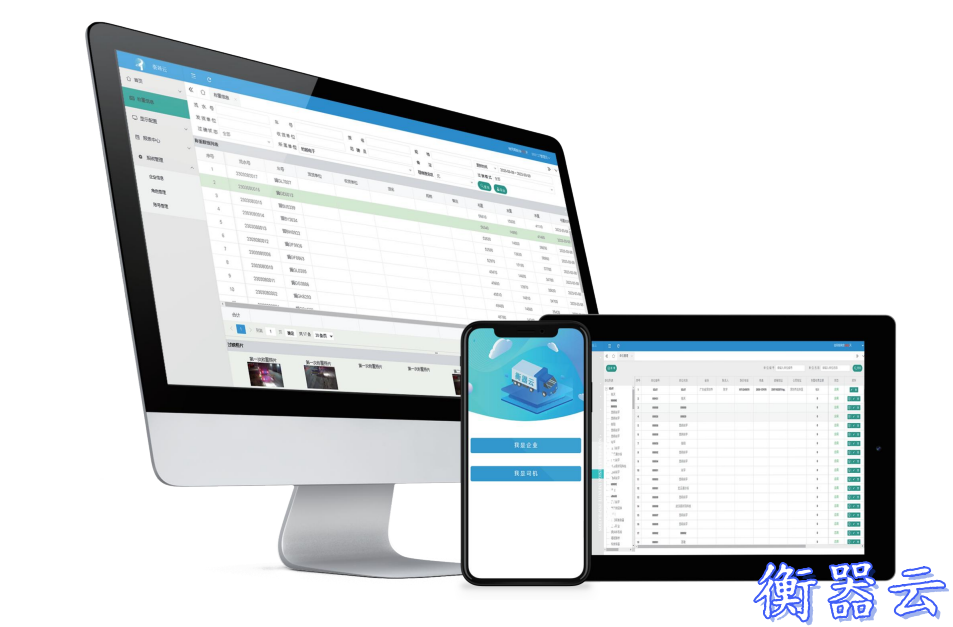

车辆离场后，该车次的称重数据、抓拍图像、过磅时间等信息自动上传至服务器或云端。管理者可通过电脑或手机端实时查看每一车次的详细信息，包括车号、重量、时间、现场照片等。
系统支持多维度统计报表自动生成，可按日期、车辆、货物等维度查询汇总数据，便于财务结算与运营分析。同时，所有操作日志完整留存，为后续审计提供依据。 此阶段的核心价值在于数据驱动管理，使管理者能够远程掌握现场动态，无需值守磅房。 四、流程图的实际应用价值
对于企业而言，这张流程图不仅是一份技术说明，更可以在以下场景中发挥作用：
选型阶段。 将流程图作为与供应商沟通的基础，逐项确认系统是否覆盖完整流程，避免关键环节遗漏。
实施阶段。依据流程图制定现场施工方案，明确各设备安装位置与联动关系，确保硬件布局与软件逻辑匹配。
培训阶段。流程图可作为培训教材，帮助现场操作人员快速理解系统运行逻辑，降低培训成本。
运维阶段。当系统出现异常时，可对照流程图逐环节排查故障，快速定位问题根源。
五、获取高清流程图
本文所附流程图仅为示意版本，如需高清原图（可打印张贴），可联系我方技术人员获取。同时，若您有具体的现场情况，我们可为您提供针对性的无人值守地磅系统解决方案与流程图定制服务。
